图形用户界面的外观设计保护及注意事项

盛阳专利 2020-06-02 14:01:00

今天小编和大家分享一下图形用户界面的外观设计保护。首先，我们先来了解下什么是图形用户界面？
图形用户界面（Graphic User Interface, 简称GUI）通常是指采用图形方式显示的计算机操作用户界面。
外观设计专利制度下的图形用户界面，在其固有属性的基础上，还应当满足两个额外的条件，即以实现产品功能为目的，同时具备人机交互的功能。
人机交互：是指人与机器之间，通过一定的交互方式（点击、触摸、滑动、显示等），完成信息(指令、反馈、状态等)传递的过程。
实现产品功能：是使产品能发挥有利作用。包括实现产品自身功能和借助应用程序实现的功能。
在外观设计专利申请中，最常见的图形用户界面应用领域包括手机、计算机领域和数码终端（如媒体播放器等），占申请总量的四分之三强。
在图形用户界面专利申请是注意事项哪些事项？今天以“产品视图”为例，分享下产品视图的注意事项：专利法第27条第2款规定：申请人提交的有关图片或者照片应当清楚地显示要求专利保护的产品的外观设计。
按照此规定，对于图形用户界面的外观设计专利申请，其所提交的有关图片或者照片，在清楚地显示要求专利保护的产品的基础上，同时还应当清楚地显示所包含的图形用户界面的设计。
对于手机和电脑这类产品的图形用户界面而言，如下图所示，因为当前主流产品的显示屏幕一般占产品尺寸较大的面积，基本视图一般可以同时满足清楚表达产品外观和图形界面设计的需求，因此，其视图的提交规范可以参照常规产品视图提交的相关规则。

手机和电脑产品的图形用户界面

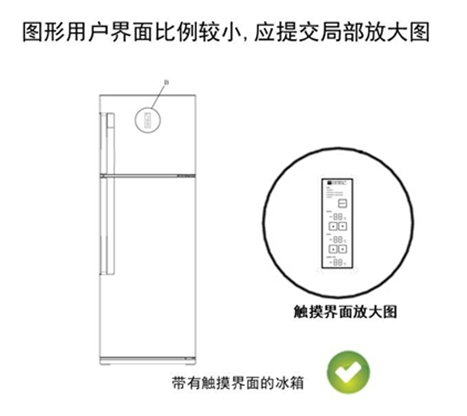

对于诸如冰箱、电饭煲、打印机这一类产品而言，如果其所包含的图形用户界面仅占产品尺寸较小的面积，仅提交基本视图没办法清楚地显示图形用户界面的外观设计，则需要通过提交放大图等其他视图来辅助表达产品局部的界面设计，如下图所示：

放大图等其他视图辅助表达产品局部的界面设计

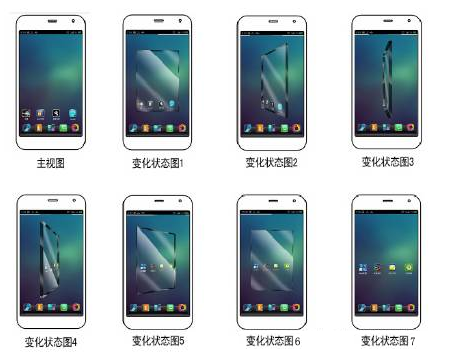

除上述两种情况外，在包含图形用户界面设计的外观设计专利申请中，还有一种较为常见的现象，就是该系统或者软件的图形用户界面设计是按照一定规律进行动态变化的。对于这类产品的外观设计专利申请来讲，应当提交整个过程的起、止帧，以及中间重要变化阶段的关键帧视图。在审查过程中，虽然没有对关键帧数量做具体要求，但综合申请人所提交的所有视图，应能唯一确定动态图案中动画的变化趋势。如下图所示，主视图表达的是图形用户界面动态变化的起始帧，变化状态图1至变化状态图6表达的是图形用户界面动态变化的全过程，即先在原图形界面的基础上出现一个透明状矩形屏，并包含了原屏幕中的上层图标（变化状态图1），然后矩形屏垂直翻转（变化状态图2-3），当旋转90度后，透明屏中所含的图标上移（变化状态图4），之后透明屏继续翻转（变化状态图5），最终停止在180度的位置（变化状态图6）。而变化状态图7则表达的是整个动态变化结束后，最终的用户界面效果。

动态变化图提交用户界面效果

以上为盛阳专利为大家分享的图形用户界面的外观设计保护及注意事项，另外需要注意的是，过多提交对理解动态变化过程无关的视图，以及因为提交的变化步骤图数量过少，而导致不能确定该动态变化规律的现象，都应当避免。
